TA１５鈦合金具有密度小、比強度高、熱穩定性良好、加工性能優異等特點,廣泛應用于航空航天領域,如飛機 發 動 機 壓 氣 機 零 部 件、各 種 葉 片、機 匣等[１Ｇ３].同時 TA１５鈦合金硬度低、耐磨性差以及耐高溫氧 化 能 力 弱,這 些 缺 點 極 大 地 限 制 了 其 應用[４Ｇ５].為此,通過表面改性來改善 TA１５鈦合金的硬度及耐磨性成為提高其性能的一條重要途徑,其中激光熔覆作為一種高經濟效益的表面改性方法受到了廣泛關注[６Ｇ８].金屬 間 化 合 物 NiTi具 有 獨 特 的 形 狀 記 憶 效應、超彈性和強韌性,此外具有較好的生物相容性,因此在工業裝備及生物醫學工程領域得到了廣泛應用[９Ｇ１０].馮淑容等[１１]利用激光熔覆技術在鈦合金表面制備出了韌性和耐磨性均較好的 TiNi/Ti２Ni復合涂層.為了進一步提高熔覆材料的耐磨性,劉元富等[１２]向熔覆層中加入硅生成 Ti５Si３ 化合物來提高熔覆層的硬度和耐磨性.ZrO２ 陶瓷除具有優異的高溫強度、耐腐蝕性能以及較高的硬度和耐磨性能[１３Ｇ１４],還具有消除殘余熱應力的作用,激光熔覆過程中容易產生殘余熱應力裂紋及其擴展的缺陷,殘余熱應力是產生這類裂紋的主要原因,利用 ZrO２陶瓷增韌是解決此類問題的有效方法.ZrO２ 陶瓷在不同凝固成形條件下具有相結構變化的特點,復合涂層中的ZrO２ 有應力誘導相變增韌和彌散增韌的作用,因此可以作為增韌相加入 TiNi合金材料中,從而制備出高韌性、高耐磨性等綜合性能優異的

涂層[１５Ｇ１６].筆者利用激光熔覆技術,熔覆層材料采用 Ti/Ni混合粉末,同時添加５％(質量分?jǐn)?shù))的 ZrO２ 增強相粉末,在鈦合金表面制備出了 Ti/Ni＋ZrO２ 涂層,并對涂層的組織和性能進行了研究,為其實際應

用提供試驗依據和參考.１ 試樣制備與試驗方法

１．１ 試樣制備

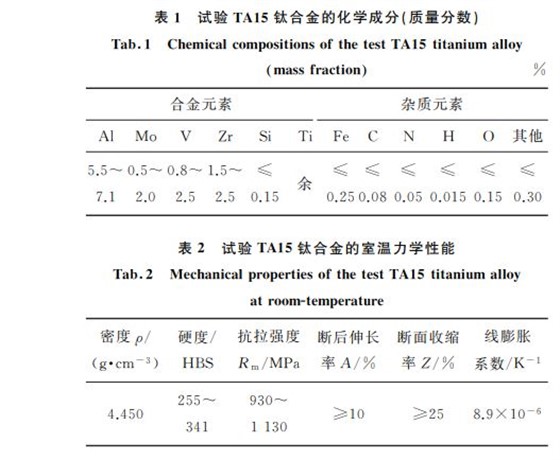

試驗采 用 １０ mm 厚 的 TA１５(TiＧ６．５A(chǔ)lＧ１MoＧ１VＧ２Zr)鈦合金作為基體材料,TA１５鈦合金是一種高鋁當量(約為７．８)的近α型鈦合金,屬于中強度級別,退火后其顯微組織除α相外,還含有少量的β相(體積分?jǐn)?shù)在１０％左右).試驗用 TA１５鈦合金的化學成分及其在室溫下的各項力學性能分別見表１和表２.

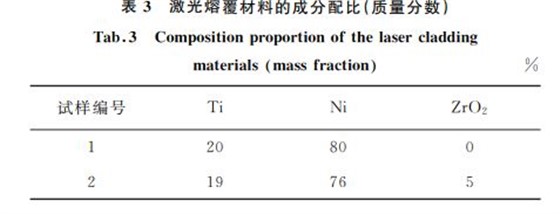

１．２ 試驗方法

激光熔覆后將試樣沿垂直于熔覆軌跡的方向線切割開,對 其 橫 斷 面 進 行 打 磨 (砂 紙 從 ２００ 號 到２０００號)、拋光,在低倍顯微鏡下觀察無明顯劃痕后,對試樣進行化學侵蝕.侵蝕成分為 HNO３＋HF＋H２O,其 體 積 比 為 ６∶１∶７,侵 蝕 時 間 為 ８~１０s.利用ZeissSupra５５型掃描電鏡(SEM)及其附帶的能譜儀(EDS)進行涂層截面微區組織結構分析.利用 PANalyticalEmpyream 型 X 射線衍射儀(XRD)對涂層進行成分分析,掃描范圍為２０°~８０°.利用 DHVＧ１０００型數顯維氏硬度計測定涂層顯微硬度,從 涂 層 到 基 體 每 隔 ０．２ mm 取 值,載 荷 為９．８N,保壓１０s.利用 UMTＧ３型多功能摩擦磨損試驗儀對試樣進行摩擦磨損試驗,環形摩擦副材料為 GCr１５鋼,外徑為４０ mm,內徑為１７ mm,表面經過淬火處理,硬度為７００HV,試驗施加的法向載荷為１００N,轉速為９０r??min－１,磨損試驗時間為３０min,試驗前后采用精度為０．１mg的電子天平分別稱量試樣的質量,計算得到磨損量.

２ 試驗結果與討論

圖１為試樣１熔覆層的SEM 形貌,可以看出涂層首先以柱狀晶的形態向熔覆層內部生長,然后以樹枝晶的形態生長,涂層與基體結合良好,涂層內部無氣孔和裂紋等缺陷.圖２為熔覆層中部的SEM 形貌和相應的 EDS譜,可見試樣１中的塊狀組織為 Ti２Ni＋TiNi相,試可分為 ３ 個 區 域,分 別 對 應 于 熔 覆 層、過 渡 區 和基體.熔覆層的 硬 度 遠 高 于 基 體 的;相 比 試 樣 １,試樣２的硬度 更 高,熔 覆 層 中 心 的 顯 微 硬 度 達 到 了１０７０HV.熔覆層硬度高且分布均勻的原因主要為:在激光熔覆過程中,高速率的非平衡凝固過程使得 TiNi合金的固溶度增大,產生固溶強化,可明顯提高熔覆層的硬度.在過渡區,由于基體的稀釋作用,TiNi含量隨著距表面距離的增加而降低,且由于傳熱作用部分組織為粗大的樹枝晶,因此硬度較熔覆層的有所降低.正是由于過渡區的存在,使得熔覆區到基體的硬度過渡相對平緩,避免了由于硬度急劇下降造成的熔覆層表面開裂及破碎等現象.

基體平均硬度約為３３０ HV,其中基體靠近過渡區的硬度稍高于基體的,為熱影響區.在高熱量激光熔覆過程中,由于低溫基體的激冷傳熱作用,基體組織發生了由奧氏體向馬氏體的轉變,因此熱影響區的硬度略高于基體的,約為３６０HV.

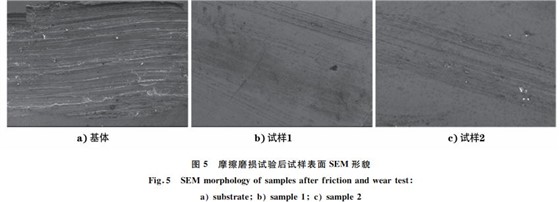

從熔覆層近表面到結合界面,顯微硬度呈現先降低再升高、后降低的趨勢.熔覆層近表面具有較低的硬度,這是因?yàn)樵诩す馊鄹策^程中,熔池內部受熱對流情況復雜,雜質易上浮、聚集在熔覆層表面,易形成比較疏松的組織;同時由于激光的直接照射,熔覆層表面比其他部分吸收更多的能量,導致部分合金元素?zé)龤Щ驌]發,也會造成表面硬度的降低.在靠近過渡區的熔覆層內形成粗大的樹枝晶和柱狀晶組織,導致硬度相比于熔覆層中部又有所降低.比較試樣１和試樣２的顯微硬度可見,試樣２的顯微硬度明顯大于試樣１的,這是因?yàn)樵嚇樱钡娜鄹矊又袥]有摻雜 ZrO２ 相,試樣２的熔覆層中摻雜了ZrO２ 相,根據單一變量原則,這明顯證明了 ZrO２對熔覆層的硬度具有一定的提高作用.圖５為 TA１５鈦合金基體、試樣１和試樣２經磨損試驗后表面 SEM 形貌.磨粒磨損是由外界硬質顆粒或硬表面的微峰在摩擦副對偶表面相對運動過程中引起的.從圖５可以看出,基體的磨痕寬度最大,試樣１次之,試樣２最小.基體的整體磨痕非常明顯,摩擦過程中切削的犁溝十分深,材料發生了較大的塑性變形,并伴有剝落現象;而試樣１和試樣２的磨痕很淺且很規則.試樣２表面有剝落的顆粒,磨痕寬度較窄,屬于磨粒磨損.由此可以看出,基體的耐磨性最差,激光熔覆 TiNi＋ZrO２ 涂層可以極大地提高 TA１５鈦合金表面的耐磨性.

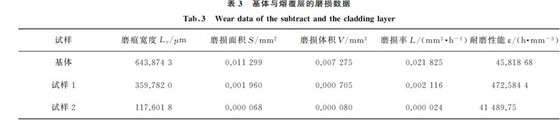

測量磨痕寬度和磨損率來進一步精確比較試樣１和試樣２的耐磨性能.表４是基體、試樣１和試樣２的磨損數據,其中磨損量越小,則其耐磨性能越好,反之則越差.由表４可見,試樣２的磨痕寬度比試樣１的少了２４０μm,說明其耐磨性能得到了極大的提高.由表４可以明顯地看出,試樣２的磨損性能遠遠大于試樣１和基體的.在此可以認為 TiNi可以極大地提高耐磨性的同時,摻雜少量ZrO２ 也可以進一步大大提高熔覆層的耐磨性,同時證明了ZrO２ 的增韌作用,進一步改善了熔覆層的耐磨性能.

３ 結論

(１)TA１５鈦合金表面激光熔覆 TiNi/ZrO２ 熔覆層的組織細小致密,為典型的樹枝晶組織.熔覆層過渡區平滑、清晰,主要分布著 TiNi柱狀晶組織,熔覆層與基體之間形成了良好的冶金結合.

(２)熔覆層反應生成相有樹枝晶 TiNi、塊狀晶Ti２Ni以及部分單斜相氧化鋯和四方相氧化鋯.

(３)TA１５ 鈦 合 金 表 面 激 光 熔 覆 TiNi＋５％ZrO２ 涂層可以極大提高其表面硬度和耐磨性.
