車洪艷１,劉國輝１,王 岑２,張海燕２,曹 睿２,陳劍虹２

(１．安泰科技股份有限公司,北京 １０００８６;

２．蘭州理工大學 有色金屬先進加工與再利用省部共建國家重點實驗室,蘭州 ７３００５０)

    摘 要:利用 ABAQUS有限元軟件建立了鎂/鈦異種金屬冷金屬過渡焊接頭的有限元模型,對焊接過程中接頭的應力場進行了有限元模擬,分析了不同的焊接參數和約束條件下應力場的變化規律,并對模擬結果進行了試驗驗證.結果表明:隨著焊接過程的進行,焊縫處的橫向應力和縱向應力均由壓應力向拉應力轉變;在焊接接頭完全冷卻后,鎂側的最大橫向殘余拉應力值為８８MPa,鈦側的為１９２MPa;在焊接接頭完全冷卻后,焊縫兩側的縱向殘余拉應力峰值基本相等,大約為２２０MPa,鈦側的縱向殘余壓應力值較大,最大值為２６５MPa;采用耦合約束后,模擬得到的殘余應力值與試驗測試結果更接近.

關鍵詞:鎂/鈦異種金屬;冷金屬過渡;焊接應力場;有限元模擬

中圖分類號:TG４５７ 文獻標志碼:A 文章編號:１０００Ｇ３７３８(２０１７)０５Ｇ０１０５Ｇ０６

FiniteElementSimulationonStressFieldofMg/TiDissimilarMetal

JointWeldedbyColdMetalTransferMethod

CHEHongyan１,LIUGuohui１,WANGCen２,ZHANGHaiyan２,CAORui２,CHENJianhong

２

(１．AdvancedTechnology& MaterialsCo．,Ltd．,Beijing１０００８６,China;２．StateKeyLaboratoryofAdvancedProcessing

andRecyclingofNonＧferrousMetal,LanzhouUniversityofTechnology,Lanzhou７３００５０,China)

Abstract:FiniteelementmodelofMg/TidissimilarmetaljointweldedbycoldmetaltransfermethodwasestablishedbyABAQUSfiniteelementsoftware,andstressfieldofjointsduringweldingprocesswassimulated．

Thevariationregularityofsimulatedstressfieldwithdifferentweldingparametersandconstraintswasstudiedandcomparedwithtestresultstofurtherconfirmtheaccuracyofthesimulationresults．Theresultsshowthatthetransverseandlongitudinalstressattheweldseamwerechangedfromcompressionstresstotensilestressduringtheweldingprocess．Aftertheweldingjointwascompletelycooled,themaximumtransverseresidualtensilestress

reached８８MPaatthemagnesiumsheetand１９２MPaatthetitaniumsheet．Aftertheweldingjointwascompletelycooled,thepeakvalueofthelongitudinalresidualtensilestressatbothsidesallreachedabout２２０ MPa．Theresiduallongitudinalcompressionstressattitanium side was morethanthatoftheotherside,which hadamaximumof２６５MPa．Theresidualstressresultsbyfiniteelementsimulationwithcoupledconstrainedboundary

conditionwereclosetothatofthetestresults．

Keywords:Mg/Tidissimilarmetal;coldmetaltransfer;weldingstressfield;finiteelementsimulation

０ 引 言

     王濤 等[４] 采 用 冷 金 屬 過 渡 (CMT)焊 接 技 術 對AZ３１B鎂合金和 TA２純鈦進行了搭接焊,發現存在接頭變形大、焊接參數窗口窄、接頭性能不穩定等問題.上述研究都說明鎂/鈦異種金屬焊接時容易出現變形大、易開裂、焊接參數窗口窄等問題,而這些問題的出現和焊接過程中產生的殘余應力有密切的關系.對于焊接殘余應力的測試和模擬,國內外學者們已經做了大量的研究,目前殘余應力的測試多采用 X 射線法與盲孔法,文獻[５]結合有限元模擬和盲孔法對 LY１２鋁合金薄板焊接殘余應力進行了較好的預測,文獻[６]中也結合有限元模擬、盲孔法、X射線法等方法對焊接后接頭上的應力分布進行了準確的分析.為了弄清楚鎂/鈦異種金屬 CMT焊接過程中出現的焊接變形大、焊接參數窗口窄、接頭性能不穩定等問題的原因,作者在試驗[４]以及溫度場模擬[７]的基礎上,對鎂/鈦異種金屬冷金屬過渡焊接頭的應力場進行了模擬,并通過試驗對模擬結果進行了驗證.

１ 試驗方法

    試驗選用尺寸均為２００ mm×５０ mm×１ mm的退火態 AZ３１B鎂合金和 TA２純鈦為待焊材料,選用直徑為１．２mm 的 AZ６１鎂合金焊絲,采用奧地利 Fronius公司生產的 TPSＧ３２００型系列數字化冷金屬過渡(CMT)焊機進行鈦板在上、鎂合金板在下的搭接焊,搭接寬度為１０ mm,如圖１所示.焊接過程中,焊 絲 偏 移 鎂 和 鈦 的 搭 接 邊 緣,偏 向 鈦 板

１mm,以保證鎂鈦焊接接頭具有較好的焊縫成形能力和力學性能[６].焊接過程中采用９９．９９％氬氣保護,流量為１５L??min－１,采用CMT 焊機自帶的經過優化的焊接參數專家數據庫—一元程序(送絲速度改變,焊接電壓和焊接電流隨之變化),送絲速度為１１．５m??min－１,焊接速度為１０ mm??s－１,焊接電流為１１０A,焊接電壓為１０．５V.焊接時間為２０s,焊接后冷卻至室溫并開始測試殘余應力.采用熱電偶進行特征點熱循環曲線的測量;根據 GB/T３１３１０－

２０１４,運用 DH３８１５型靜態電阻應變儀測量與記錄鉆孔處的應變,最后通過應變量計算出小孔處的殘余應力分布.

２ 有限元模型的建立

    通過 ABAQUS有限元軟件建立一個三維(３D)有限元模型并運用 Fortran語言編寫 DFLUX 子程序來實現熱源的加載過程.根據 CMT 焊接鎂/鈦時的焊縫形貌,選用雙橢球體熱源模型[８].由于焊接是一個不均勻的加熱過程,且焊縫及其熱影響區的溫度梯度變化較大,因此模型中采取不均勻的網格劃分,在焊縫及近縫區采用較密的網格,而在遠離焊縫區采用相對稀疏的網格[８],如圖２所示.文獻[７]中溫度場求解時采用的網格類型是 DC３D８,單元個數為４８０００個,根據文獻[７]中模擬得到的溫度場采取順序耦合的方法進行應力場求解.根據焊縫金屬的填充過程,采用單元生死技術,即先將焊縫

金屬移除,當焊接過程進行到每一單元時,再將每一單元逐一激活,并將材料參數恢復到之前設置的數值.在應力場求解過程中選用熱Ｇ應力順序耦合的方法,將第一次溫度場計算所得到的節點溫度作為預定義場來計算應力場,即只考慮溫度對應力的影響,不考慮應力對溫度的影響,將溫度計算結果代入應力計算中.在加載邊界條件時,提取模型中的幾個作用點進行約束.對這些特征點在三個方向(x,y,z 軸)的自由度分別進行約束,保證在模擬的整

    個過程中,不 出 現 剛 性 移 動.在 計 算 時 輸 入 不 同溫度下材 料 的 彈 性 模 量、泊 松 比、屈 服 強 度、線 膨脹系數等 參 數,如 圖 ３ 和 圖 ４ 所 示.在 焊 接 過 程中鎂板會發生塑性變形,因此需要對 AZ３１B鎂合金在室溫 時 的 塑 性 參 數 進 行 設 置.另 外,應 力 場分析時的網 格 與 溫 度 場 分 析 時 的 一 樣,所 以 在 應力計算過程 中 只 改 變 網 格 的 屬 性,將 溫 度 場 中 的熱傳導(heattransfer)改為應力(３DＧstress).初始溫度條件為２５ ℃.通 過 上 述 模 型 計 算 和 分 析 焊縫填充過程 中 的 應 力 分 布,以 及 焊 后 的 殘 余 應 力分布.對特 征 點 的 應 力 變 化 過 程 進 行 分 析,比 較不同邊 界 條 件 情 況 下 的 殘 余 應 力 分 布 和 變 形 情況,并將計算 所 得 到 的 結 果 與 試 驗 測 試 結 果 進 行對比分析.

３ 模擬結果與分析

３．１ 應力分布云圖

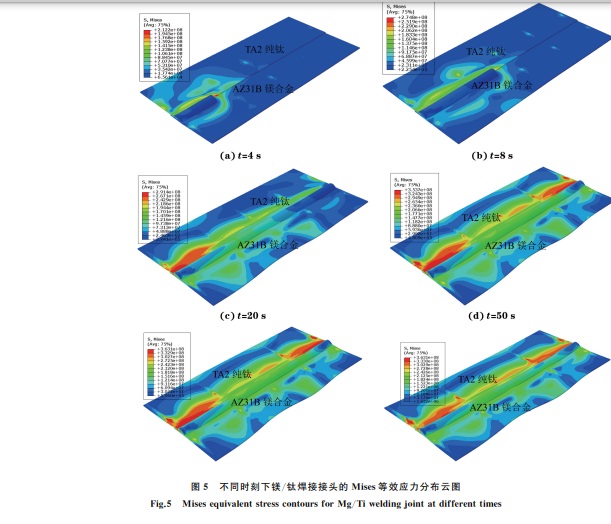

    通過對焊板殘余應力的模擬可以得到焊接接頭的 Mises等效應力分布云圖.圖５(a),(b),(c)為焊接過程中的應力分布云圖,圖５(d),(e)為焊接結束后冷卻過程的應力分布云圖,圖５(f)為冷卻結束拆除焊接夾具后的殘余應力分布云圖.由圖５(a)中可以看到,在焊接進行到４s時,熱源靠近焊板,熱源作用區域溫度升高,熔池中心的金屬熔化.在這個狀態下熱源作用區域的應力值幾乎為零,在熱源的前端鈦板上應力達到２１２MPa,這是因為在加熱過程中焊縫金屬發生受熱膨脹,對前端焊縫產生擠壓,同時焊縫金屬也受到周圍金屬對膨脹的抑制,從而產生該應力,在這個階段中焊板的變形量很小.圖５(b)為焊接進行到８s時的應力分布云圖,應力分布與圖５(a)的基本相同,但焊板產生了微小的變形.圖５(c)為焊接進行到２０s時的應力分布云圖,此時已經凝固的焊縫金屬溫度開始降低,受到的拉應力值增大,起焊位置處的應力達到２９１MPa,同時,焊板也產生了比較明顯的變形.圖５(d)為焊接結束后冷卻３０s時的應力分布圖,隨著焊縫溫度的降低,焊縫及其兩側的拉應力值繼續增大,同時焊縫金屬出現與前面相同的應力分布規律,最大應力值達到３５３ MPa,同時焊板的變形量也隨之增加.圖５(e)為焊接結束后冷卻８０s時的應力分布云圖,焊板基本完成冷卻,最大應力值出現的區域進一步擴大,焊接影響范圍基本覆蓋了整個鈦板和鎂板;焊板的變形已基本結束,與焊完冷卻３０s時的相比其變形量基本相同.圖５(f)為焊接完成

并冷卻８７s拆除焊接夾具后的應力分布云圖,夾具的拆除完全釋放了焊接過程中夾具對焊板變形的抑

３．２ 焊后殘余應力的分布

    由于焊接過程中焊板受到較大的橫向收縮力與縱向收縮力,在焊后會產生較大的橫向殘余應力與縱向殘余應力,這對焊板的變形有著很大的影響,因此需要對焊板的橫向殘余應力與縱向殘余應力做進一步的分析.由圖６可見:取整個焊板的中心,即距離起焊位置１００mm 處作為應力分析的位置,也是焊接進行到整個過程的一半時的位置,該位置的應力分析具有一定的代表性.將此位置上垂直于焊縫方向的橫向殘余應力值與縱向殘余應力值進行對比,分析殘余應力隨時間的變化,殘余應力分析的路徑如圖６中節點所示.

    從圖７中可以看出,當焊接進行到１０s時,熱源移動到焊 板 的 中 心 位 置,該 位 置 焊 縫 處 的 應 力為壓應力;隨著焊接過程的進行,焊縫處的橫向應力由壓應力 轉 變 為 拉 應 力,這 是 因 為 金 屬 凝 固 過程中焊縫金 屬 出 現 強 烈 的 收 縮 現 象,對 該 部 分 金屬產生強烈 的 拉 伸 作 用,所 以 焊 縫 處 及 焊 縫 兩 側存在拉應力,而遠離焊縫區域由于受到焊縫金屬的擠壓,產生的是壓應力;焊接完成并冷卻８７s(完全冷卻)時去除夾具后該位置鈦側的最大橫向殘余拉應力值為１９２MPa,而鎂側的則為８８MPa.由圖８可知:不同時刻該位置焊縫處的應力也是隨著焊接過程的進行由壓應力轉變?yōu)槔瓚?yīng)力;焊接進行到１０s時熱源經過此位置,熔池中心的應力值接近０MPa,焊縫周圍為縱向壓應力,鈦板側的壓應力值比鎂板側的大,靠近鈦板側的壓應力峰值為１１８MPa,靠近鎂板側的壓應力峰值為４２ MPa;接進行到１６s時熱源向前移動,焊縫金屬開始凝固收縮,焊縫處出現１５０ MPa的拉應力;焊接完成并冷卻８７s(完全冷卻)時去除夾具后該位置兩側焊縫處的縱向殘余應力值基本相等,大約為２２０MPa,鈦側的殘余壓應力值較大,其最大值為２６５MPa,與鎂板側相比,鈦側還存在較大的壓應力區域.

    由于鎂合金具有較大的熱導率,鎂/鈦異種金屬焊接時鎂板側的收縮量與收縮區域都比較大.同時,鈦合金具有較大的彈性模量,因此鈦側的變形量比較小,但應力值卻較大.

３．３ 邊界條件對殘余應力的影響

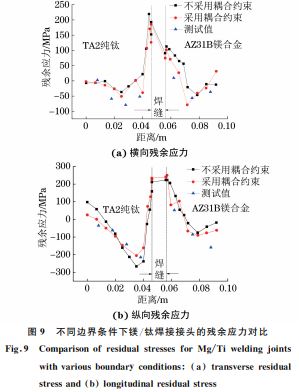

橫向殘余應力有所增大,這是因為增大約束區域后,限制橫向收縮的區域增大,導致這些區域的壓應力值增大.圖９(b)中的縱向殘余應力值也發生了變化,尤其是約束部位與焊板邊緣,采用耦合約束后鈦板邊緣的應力值接近于０,由于鈦板沒有發生塑性變形,在焊接過程中約束區域的增大導致焊板的縱向收縮受到抑制,因此縱向殘余應力減小;而鎂板邊緣的縱向殘余應力值增大是因為鎂側發生了塑性變形,故產生了更大的殘余應力.

    通過圖９可以看出,采用耦合約束后焊板的殘余應力模擬值與試驗測試值更接近,整體變化趨勢更吻合.

４ 結 論

    (１)通過有限元模擬可知,在焊接結束后焊板發生了明顯的變形,焊板完全冷卻并拆除夾具后,鎂/鈦焊接接頭的最大殘余應力出現在鈦板側熱影響區,最大 Mises等效應力值為３６３MPa.

    (２)隨著焊接過程的進行,焊縫處的橫向應力由壓應力向拉應力轉變,等待焊板完全冷卻后,鎂側的最 大 橫 向 殘 余 拉 應 力 為 ８８ MPa,鈦 側 的 為１９２MPa;焊縫處的縱向應力的變化規律與橫向應力的相同,焊縫兩側的殘余拉應力峰值基本相等,大約為２２０MPa,鈦側的殘余壓應力值較大,其最大值為２６５MPa.

    (３)模型采用耦合約束后,焊板的殘余應力值與試驗測試值更接近.
