（1） 高溫合金A286托板螺母,見圖6-53

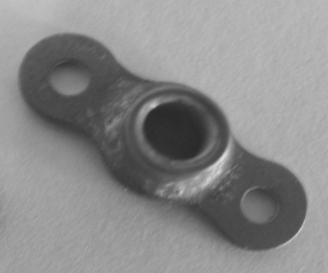

圖6-53  A286托板螺母實物形貌

（2） 高溫合金 A286托板螺母晶粒度組織與熱處理工藝

高溫合金 A286托板螺母晶粒度組織為8～9級，見圖6-54。

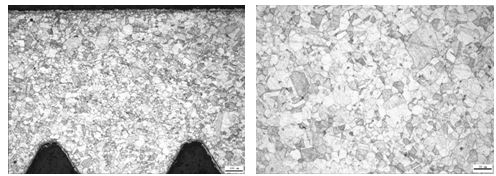

          a  100×                                    b  200×

圖6-54 A286托板螺母成品晶粒度組織

A286托板螺母熱處理工藝:

固溶：真空淬火爐 980℃  1.5h  油冷

時效：真空時效爐 720℃  16h  空冷
