鋼鐵材料不同熱處理狀態(tài)下的金相組織，其中一種組織采用兩張圖片者，其放大倍數(shù)分別為100倍（a）和500倍（b）。

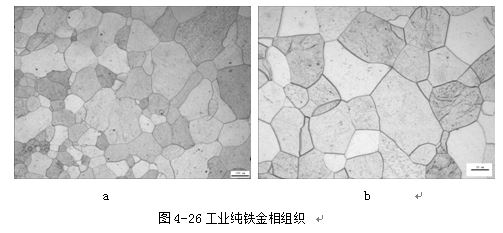

工業(yè)純鐵退火后的金相組織，見圖4-26。

說明：工業(yè)純鐵 退火狀態(tài) 白色等軸多邊形晶粒為鐵素體，深色線為晶界。

碳鋼的退火

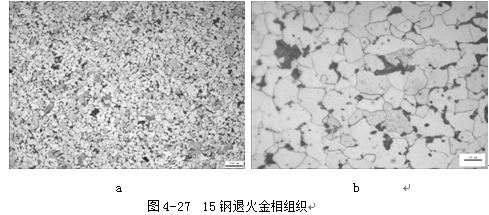

（1）15鋼退火金相組織，見圖4-27。

說明：15鋼  退火狀態(tài) 鐵素體＋極少量珠光體

（2） 20鋼退火后的金相組織，見圖4-28。

a                                                                                                               b

圖4-28 20鋼退火金相組織

說明：20鋼退火組織白色晶粒鐵素體＋深色塊狀珠光體（高倍可見層狀結(jié)構(gòu)）

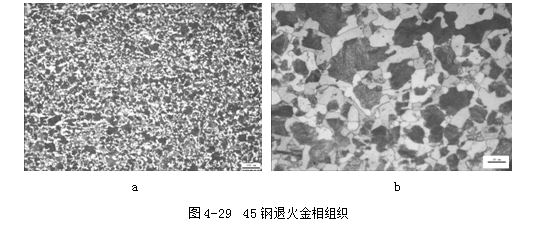

（3）45鋼退火金相組織，見圖4-29。

說明：45鋼退火狀態(tài) 白色晶粒為鐵素體，深色塊狀為珠光體

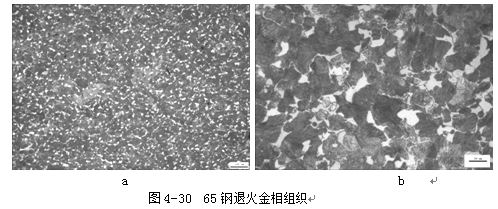

說明：65鋼  退火狀態(tài) 大部分的深色組織為珠光體，白色為鐵素體。

（5） T12鋼退火后的金相組織，見圖4-31。

圖4-31   T12鋼退火金相組織

說明：T12 鋼  退火狀態(tài) 基體為珠光體，晶界白色網(wǎng)狀物為二次滲碳體

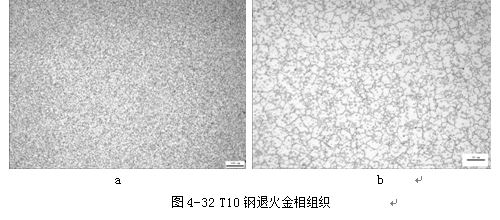

(6) T10鋼球化退火金相組織，見圖4-32。

說明：T10鋼  球化退火狀態(tài)  基體為鐵素體，球狀顆粒為滲碳體

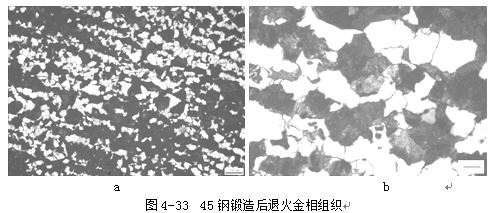

(7) 45鋼鍛造后退火金相組織，見圖4-33。

說明：45鋼 鍛造退火狀態(tài) 白色塊狀鐵素體和黑色塊狀珠光體，帶狀組織

T8鋼正火金相組織，見圖4-34。

圖4-34  T8鋼正火金相組織

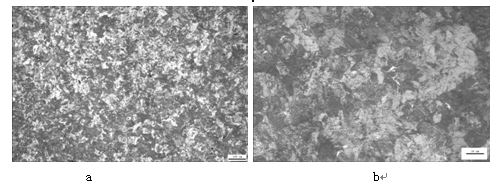

說明：T8鋼  正火狀態(tài)  細珠光體，片層間距小。
