王康1, 鄧愛紅1, , 龔敏1, 盧曉波1, 張?jiān)?/span>1, 劉翔2

1 四川大學物理科學與技術學院 成都 610064
2 核工業西南物理研究院 成都 610041

摘要

關鍵詞： W ; He ; 正電子湮沒 ; 空位型缺陷

可控?zé)岷司圩兡芫哂猩a(chǎn)原料豐富、安全高效、污染較輕等優點,被認為是解決未來人類能源問題的主要途徑。利用強磁場約束聚變等離子體的Tokamak裝置是目前最有希望實現氘氚(D-T)自持燃燒(2H+3H→4He(3.5 MeV)+n (14.1 MeV))的聚變裝置。在Tokamak裝置穩態運行過程中,無論偏濾器部件還是第一壁材料都將遭受惡劣的運行環境,不得不面臨高強度的中子流、高熱流、He和H同位素輻射等的影響[1~3]。由于W具有高熔點、高熱導率、對輕元素低的濺射產量、不與氘氚共沉積以及優異的熱機械性能等優點,它一直被視為Tokamak熱核聚變反應堆(ITER和DEMO)中偏濾器和第一壁的最佳候選材料之一[4~10]。由于氘氚反應產生的He+和中子輻照都會在金屬W中引入He原子,隨著W材料中的He原子積累,W材料會發生如腫脹、韌性降低、熱導率下降和表層剝離損傷等一系列問題,因此,He在W中的行為是聚變領域材料性能研究的熱點之一[11~14]。

目前,已有大量關于He在W中行為的研究。Debelle研究小組[15~17]發現,空位型缺陷沿He+注入路徑產生并隨離子注量的升高變大,單空位的遷移溫度在523~573 K之間,材料內部的He泡引起材料發生氦脆,表層He泡的破裂會引起表層剝離或形成納米卷須狀結構。Iwakiri實驗組[18~21]利用原位TEM觀測發現,W材料內部He復合體和輻照誘發缺陷對He泡起形核的作用,不同輻照溫度下生成He泡的臨界注量不同,He泡和位錯環尺寸隨注入時的溫度升高而變大。Henriksson等[22]發現由于自捕獲效應,He泡在He的投影射程附近自發形成。已發表的工作大多集中在研究單一低能量(1~10 keV)和高離子注量(>1021/m2)的He在W材料中的行為,盡管上述條件與實際工況更為相符,但是更全面的了解He在W中的演化機制十分必要。

本工作在室溫下對W樣品連續注入多種能量的He+,擬在W材料中引入分布均勻的He和缺陷層,隨后對輻照的樣品進行不同溫度的退火處理,以加速缺陷的演化,并采用慢正電子束分析(slow positron beam analysis, SPBA)和掃描電鏡(SEM)方法在原子尺度上探測和鑒別不同He+注量和不同溫度熱處理下He有關缺陷的演化。

1 實驗方法

1.1 樣品制備

采用粉末冶金方法制備多晶W片,化學成分(質量分?jǐn)?shù),%)為：W 99.95,Mo 0.0020,C 0.0015,Fe 0.0011,Ni 0.0005,O 0.0005,Al 0.0005,Si 0.0005。W片尺寸為10 mm×10 mm×1 mm,對W樣品單面拋光(粗糙度<10 nm),隨后在真空環境中(5×10-3 Pa)進行1400 ℃,2 h的退火。使用北京師范大學400 keV離子注入機在真空環境中(<10-4 Pa)對W片依次注入能量為50 keV、35 keV和30 keV的He離子束輻照,He+流量為1×1013/(cm2s)。樣品編號和對應的He+注量見表1。隨后對部分輻照后的樣品在N2氣氛中不同溫度退火30 min。

1.2 樣品表征

采用S-4800型SEM觀測樣品截面,利用中國科學院高能物理研究所自主研發的正電子研究平臺對樣品進行慢正電子束Doppler展寬測量,以反映電子的動量分布。常用反映正電子與低動量電子湮沒概率的S參數和高動量電子湮沒概率的W參數來分析Doppler展寬譜的變化,表征材料中不同深度處的缺陷信息。本實驗采用能量可調(0~20 keV)慢正電子束探測材料不同深度處的缺陷信息,采集到γ能譜總的峰值能量范圍是504.2~517.8 keV,S參數定義為能量范圍在510.26~511.74 keV內的計數與總的峰值計數之間的比率,W參數定義為能量范圍在513.5~517和505~508.5 keV內的計數與總的峰值計數之間的比率。當正電子被缺陷捕獲時,由于與高動量電子即芯電子湮沒的概率減小,S參數將增加,W參數降低。正電子在材料內的注入平均深度 $\begin{array}{c}\stackrel{\text{<span style="font-size:14px;">?</span>}}{\mathrm{<span\; style="font-size:14px;">Z</span>}}\end{array}$和正電子的注入能量E滿足經驗公式[23,24]：

$\begin{array}{c}\stackrel{\text{<span style="font-size:14px;">?</span>}}{\mathrm{<span\; style="font-size:14px;">Z</span>}}<span\; style="font-size:14px;">=</span>\mathrm{<span\; style="font-size:14px;">A</span>}{\mathrm{<span\; style="font-size:14px;">E</span>}}^{\mathrm{<span\; style="font-size:14px;">n</span>}}<span\; style="font-size:14px;">/</span>\mathrm{<span\; style="font-size:14px;">\rho </span>}\end{array}$(1)

式中,ρ為材料密度,A和n為與材料和正電子能量有關的常數。計算中取ρ=19.35 g/cm3,n=1.6,A=4×10-6 g/(cm2keV1.6),最后采用VEPFIT程序擬合得到參數S隨能量E的變化曲線[25]。

1.3 SRIM模擬

圖1為采用SRIM-2013軟件對最高He+注量的3#樣品中He在W中的分布和引入離位損傷的模擬分析結果[26,27]。選擇W原子位移能為90 eV[17]。單一能量的離子注入呈現注入的離子近Gauss狀不均勻分布的特點,而采用多能注入方法可以改善注入離子不均勻分布的情況[28]。根據SRIM模擬結果,He+和引入損傷的最大射程位于距輻照表面325 nm深度處,He的最大分布為18% (原子分?jǐn)?shù))位于100 nm深度處,損傷峰值為4 dpa,位于50 nm深度處。

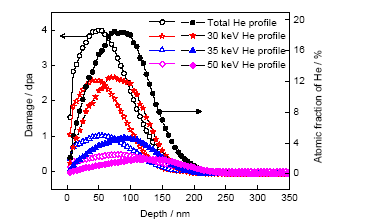

圖1   SRIM-2013模擬得到He+輻照金屬W后He含量和對應的損傷隨深度的分布

Fig.1   SRIM-2013 calculation results of the He+ implantation profiles (full symbols) in tungsten and the corresponding displacements profiles (open symbols)

2 實驗結果

2.1 不同He注量輻照金屬W的慢正電子Doppler展寬測量

圖2為不同He注量輻照的W樣品的慢正電子多普勒展寬S-E圖。與未注氦的純W樣品相比,在2-20 keV探測能量范圍內,注氦W中的S參數顯著變大并且S值隨著He+注量的升高而增加。因?yàn)樽⑷氲腍e+能量大于離位閾能,He+在注入的路徑區域由于碰撞會產生大量單空位和W間隙原子,并且會被單空位捕獲形成He-V復合體滯留在W金屬中[22],所以He+的注入將引起材料中單空位濃度的增大和He-V空位復合體的出現,造成材料中S參數增大。能量在0~2 keV的正電子主要探測表層的S參數,由于樣品表層在拋光過程中會引入缺陷,同時入射到材料中的部分正電子反擴散至表面會形成正電子偶素,這些都會導致表層S參數的增大;能量在2~6 keV的正電子(相應的探測深度為4~36 nm)探測的主要是He相關空位型缺陷,其中最大He+注量的樣品中S參數呈現平臺分布,相比于實驗中的其它He+注量,最大He+注量輻照在材料中引入的空位型缺陷更均勻;在6~20 keV探測深度,隨著正電子能量的增大,探測缺陷類型逐漸由He相關空位型缺陷向W的本征缺陷過渡,因此S參數呈逐漸下降的趨勢。

圖3為不同注量He+輻照的金屬W中的S-W參數圖譜。依據正電子被缺陷捕獲的兩態捕獲模型,S、W參數滿足關系式[23]：

$\begin{array}{c}\mathrm{<span\; style="font-size:14px;">R</span>}<span\; style="font-size:14px;">=</span><span\; style="font-size:14px;">(</span>{\mathrm{<span\; style="font-size:14px;">S</span>}}_{\mathrm{<span\; style="font-size:14px;">d</span>}}<span\; style="font-size:14px;">-</span>{\mathrm{<span\; style="font-size:14px;">S</span>}}_{\mathrm{<span\; style="font-size:14px;">b</span>}}<span\; style="font-size:14px;">)</span><span\; style="font-size:14px;">/</span><span\; style="font-size:14px;">(</span>{\mathrm{<span\; style="font-size:14px;">W</span>}}_{\mathrm{<span\; style="font-size:14px;">d</span>}}<span\; style="font-size:14px;">-</span>{\mathrm{<span\; style="font-size:14px;">W</span>}}_{\mathrm{<span\; style="font-size:14px;">b</span>}}<span\; style="font-size:14px;">)</span>\end{array}$(2)

式中,Sd和Sb分別為缺陷態和體態的S參數,Wd和Wb分別為缺陷態和體態的W參數,R只與缺陷種類有關。如果測量的(S, W)數據分布在一條直線上,說明缺陷種類沒有發生變化。如果出現了幾條直線,則相應代表有幾種類型的缺陷,如果存在缺陷-雜質復合體,缺陷種類也被認為發生了變化,S-W曲線將出現轉折[23,29,30]。在正電子探測深度范圍內,不同He+注量的金屬W中的S(W)參數點分別沿同一斜率的直線分布,未觀察到參數點出現明顯的轉折,表明純W在注入大于離位閾能的He+后,缺陷種類沒有發生變化,材料內部的空位型缺陷主要為單空位。

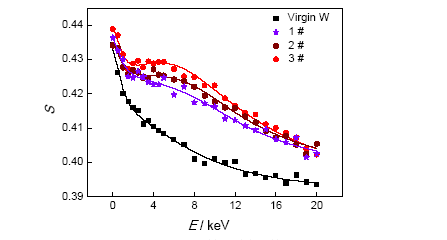

圖2   不同He+注量輻照的W樣品的S-E圖

Fig.2   S-E plots for the He+ implanted tungsten under different fluences (S—low momentum annihilation fractions,E—positron energy)

圖3   不同He+注量輻照鎢樣品的S-W圖譜

Fig.3   S-W plots for virgin W (a) and the He+ implanted tungsten samples of 1# (b), 2# (c) and 3# (d) (W—high momentum annihilation fraction)

2.2 不同溫度退火的注He鎢樣品的斷面SEM分析

選擇輻照注量最高的3#樣品,分別在250、450和650 ℃進行退火處理。分別對未注氦和注氦不同溫度退火W樣品的斷面進行SEM觀察,以分析He樣品中缺陷隨溫度的變化,結果如圖4所示。由圖4a可以看出,未注氦的純W樣品斷口形貌呈現臺階和河流2種花樣,說明該斷口為脆性穿晶(解理)斷裂。圖4b~e為注氦后不同溫度退火的W樣品斷面SEM像,其斷口形貌出現不同程度的晶粒多面體外形的巖石狀花樣或冰糖狀花樣,晶粒明顯,且立體感強,說明該斷口為沿晶斷口。這2種不同斷口形貌表明注入的He容易在晶界處聚集、形核長大,導致注氦樣品中晶粒間的結合力降低,增大了材料的脆性[34]。未注氦的純W樣品斷面僅存在不均勻的少量針孔狀缺陷結構(圖4a);而未退火的注氦W樣品斷面中出現一個點狀的白色鼓泡結構,如圖4b圓圈中標示;注氦樣品在220 ℃退火后,斷面中白色鼓泡結構增加到4個,如圖4c圓圈中標示;450 ℃退火的樣品斷面出現高密度的細小白色鼓泡結構(圖4d);650 ℃退火樣品斷面存在大尺寸、密度不均勻的圓形泡狀和孔洞狀結構,部分大尺寸孔洞直徑達到400~600 nm (圖4e)。通過與未注氦的純W樣品斷面比較,可以確定退火的注氦樣品斷面中出現的白色鼓泡狀結構和圓形孔洞狀結構與He的注入有關,細小的鼓泡狀結構應為小He泡,而650 ℃退火樣品中出現的孔洞狀結構應是由內部形成的大He泡造成。

圖4   不同溫度退火的注氦W樣品的截面SEM像

Fig.4   Cross-sectional SEM images of 3# sample of virgin tungsten (a) and He+ implanted tungsten (b~e) without annealing (b), annealed at 220 ℃ (c), 450 ℃ (d) and 650 ℃ (e) (Circles in Figs.4b and c indicate the small white bubbles)

加熱時He泡聚集長大有3種機制：(1) He泡本身的遷移與合并;(2) He泡吸收遷移或新引入的He原子和空位;(3) Ostwalds熟化。在金屬W中He泡通過Ostwalds熟化機制長大的溫度應高于1875 ℃ (T≥0.55Tm,Tm為金屬熔化的絕對溫度),而實驗中最高的退火溫度為650 ℃,所以可以確定樣品中He泡的增長機制不是Ostwalds熟化機制[31,32]。一般說來,在不太高的溫度下,He泡主要通過遷移與合并機制長大,尤其通過表面擴散的可能性最大,遷移速率Db滿足公式[31]：

$\begin{array}{c}{\mathrm{<span\; style="font-size:14px;">D</span>}}_{\mathrm{<span\; style="font-size:14px;">b</span>}}<span\; style="font-size:14px;">=</span>\frac{\mathrm{<span\; style="font-size:14px;">9</span>}{\mathrm{<span\; style="font-size:14px;">\Omega </span>}}^{\raisebox{1ex}{$\mathrm{<span\; style="font-size:14px;">4</span>}$}\!\left/ \!\raisebox{-1ex}{$\mathrm{<span\; style="font-size:14px;">3</span>}$}\right.}{\mathrm{<span\; style="font-size:14px;">D</span>}}_{\mathrm{<span\; style="font-size:14px;">s</span>}}}{{\mathrm{<span\; style="font-size:14px;">\pi </span>}}^{\mathrm{<span\; style="font-size:14px;">3</span>}}{\mathrm{<span\; style="font-size:14px;">r</span>}}^{\mathrm{<span\; style="font-size:14px;">4</span>}}}\end{array}$(3)

式中,Ω為基體的原子體積,Ds為表面擴散系數,r為He泡半徑。由式(3)可知,小尺寸的He泡更容易遷移并與其它He泡融合,在樣品中形成大尺寸的He泡。綜上分析,可以確定未退火和220 ℃退火的注氦樣品斷面出現的個別白色鼓泡狀結構為局部高密度的He通過自聚效應聚集形成的小He泡。450 ℃退火樣品中出現高密度小He泡的原因應是He-V復合體吸收遷移的熱空位和間隙He原子以沖出位錯環機制長大形成小He泡。He泡的尺寸受退火溫度的影響,當He泡與其內部壓強、表面能和晶格應力達到平衡時,He泡尺寸不再增加,因此在450 ℃退火的注氦樣品中形成尺寸較小、分布密集的He泡。當退火溫度升高至650 ℃時,He泡通過遷移合并機制生長,W原子沿著He泡壁的擴散使得He泡內壁不斷再構,小He泡和空位團被激發遷移,當小He泡相遇時發生合并,形成更大尺寸的He泡;同時由于晶界是有效的空位源也是He的快速擴散通道,退火時晶界充當小He泡和空位的快速遷移通道,因此在晶界處容易聚集形成尺寸較大的He泡,因此在圖4e觀察到部分與He泡相關的大尺寸孔洞結構沿晶界分布[31,33]。

從圖4e還可看出,樣品中出現He泡或孔洞分布深度距離注入表面達到4 μm,同樣在圖4d中He泡的分布深度也超過了4 μm,遠遠大于SRIM模擬得到的室溫下He+輻照引起的最大損傷深度(325 nm)。由于樣品在低溫退火(T<0.5Tm)過程中,基體中的He泡在沒有凈驅動力的情況下會發生隨機遷移的Brownian運動,因此退火可能造成了W樣品中的He相關損傷深度的急劇增大[22]。

2.3 不同溫度退火的注He鎢樣品的正電子Doppler展寬測量

圖5為不同溫度退火樣品的S參數圖。注氦樣品在不同溫度退火后,雖然總體上S參數仍然顯著大于純W樣品,但卻發生不同程度的降低。在2~6 keV的正電子探測范圍,樣品在220和650 ℃溫度退火后,S參數下降到同一水平,而450 ℃退火的樣品S參數下降幅度較小,且高于220和650 ℃退火樣品的S值,表明退火過程中樣品中的空位型缺陷并不是隨退火溫度的升高呈現單一的下降趨勢。S參數變化的原因與空位的數目和尺寸隨退火溫度的變化有關。220 ℃退火過程中,樣品中的單空位未發生遷移[17],間隙原子與空位的復合減少了單空位數目,空位型缺陷數目的減少很可能是導致S參數下降的原因。450 ℃退火時,單空位在該溫度發生遷移聚集,在材料內部形成SEM下可見的、數量密集的小尺寸He泡,造成空位型缺陷尺寸的增加,引起S參數上升。650 ℃退火過程中,單空位遷移得更加充分,小空位團或He空位復合體吸收遷移過來的空位聚集形成更大的空位團、He泡或微小孔洞,共同造成空位型缺陷尺寸的增大,但是此時空位型缺陷的數量顯著下降成為影響S參數變化的主要原因,因此650 ℃退火樣品S參數反而比450 ℃退火樣品的S值低。

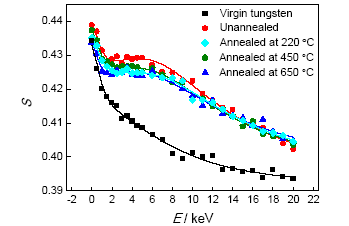

圖5   不同溫度退火鎢樣品的S-E圖

Fig.5   S-E plots for the He+ implanted tungsten annealed at different temperatures

圖6為注氦樣品在不同溫度退火后的S-W參數圖。與未退火的注氦W樣品相比,注氦W樣品在退火后,S-W曲線發生了轉折,表明退火樣品中出現了新類型的空位型缺陷。在2~6 keV正電子探測范圍內,退火樣品的S-W參數分布所沿的直線斜率發生變化,因?yàn)樵摲秶饕綔y(cè)到的是He相關空位型缺陷,所以推斷新的缺陷類型與He空位復合體或He泡有關。在220和450 ℃退火的注氦W樣品中,2~6 keV探測范圍內的S-W參數所沿直線分布的斜率相同,表明2個樣品中形成的新的缺陷類型一致,根據SEM圖推斷可知新的缺陷為形成的小尺寸He泡。在650 ℃退火樣品中,2~6 keV探測范圍內的S-W參數所沿直線分布的斜率再次發生改變,并且He相關缺陷層的S-W參數沿2條不同斜率的直線分布,表明樣品中形成了2種新類型的空位型缺陷,因?yàn)镾EM像中顯示650 ℃退火樣品中形成了與He泡有關的尺寸不均勻的孔洞結構,孔洞直徑10~600 nm,表明該樣品內部形成的新類型的空位型缺陷可能與大尺寸的He泡和孔洞結構有關。

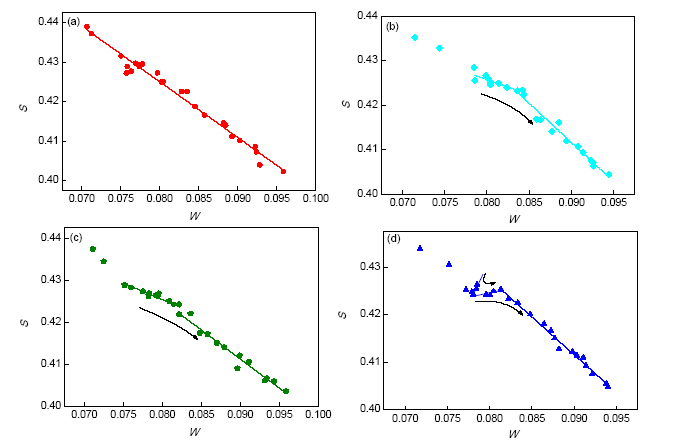

圖6   不同溫度退火的W樣品的S-W圖譜

Fig.6   S-W plots for virgin tungsten (a) and He+ implanted tungsten annealed at 220 ℃ (b), 450 ℃ (c) and 650 ℃ (d)

3 結論

(1) He+輻照金屬W引入了單空位和He空位復合體,引起材料表層S參數的升高;引入的空位型缺陷濃度,隨He+注量的升高而變大。

(2) 注氦樣品在220 ℃退火有助于間隙W原子與空位的復合,降低材料中的空位型缺陷濃度;在450和650 ℃退火,He-V復合體等形核缺陷會吸收遷移的單空位或空位團長大形成He泡。450 ℃退火的樣品內部形成高密度的細小He泡;650 ℃退火的樣品生成尺寸不同、密度不均勻的大He泡,其中部分大尺寸、低密度的He泡沿晶界分布,晶界可能充當He泡形核和遷移的快速通道。

(3) 退火樣品中的空位型缺陷類型發生轉變,在高于單空位遷移溫度退火的樣品中發現,He泡分布的深度遠高于SRIM模擬得到的He+輻照引起的損傷深度。
